फिल्म रोल कूलिंग लाइन की कार्य प्रक्रिया

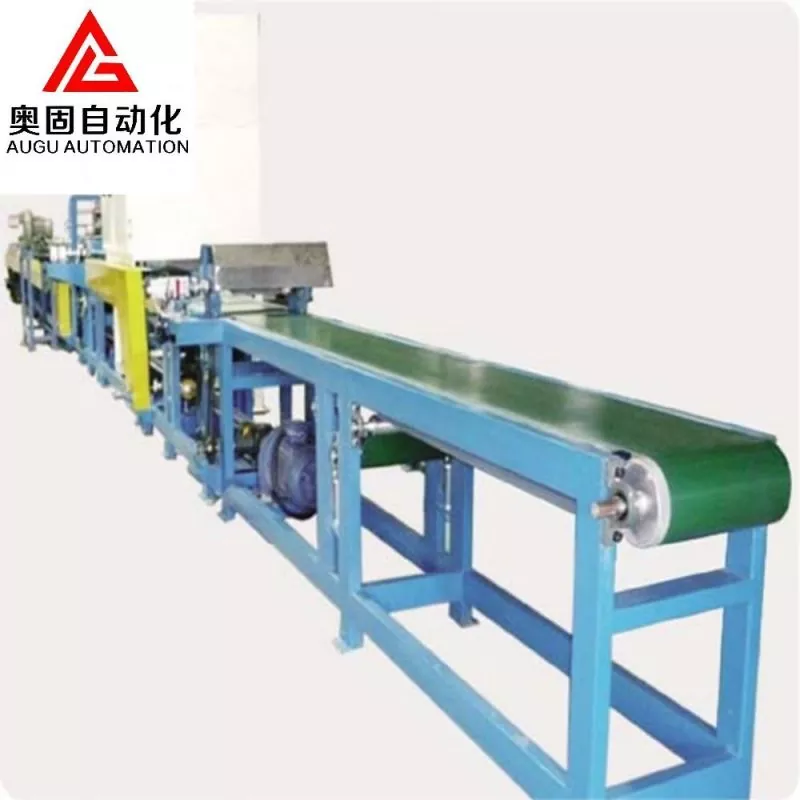

The फिल्म रोल कूलिंग लाइनएक स्वचालित उपकरण है जिसका उपयोग रबर उत्पादों की उत्पादन प्रक्रिया में गर्म फिल्म को संभालने के लिए किया जाता है, और इसकी कार्य प्रक्रिया में यह सुनिश्चित करने के लिए कई क्रमिक चरण शामिल होते हैं कि फिल्म को ठीक से ठंडा किया जाए, सुखाया जाए और उपचार के बाद ठीक किया जाए। डिवाइस की कार्य प्रक्रिया का विस्तृत विवरण निम्नलिखित है:

1. फिल्म प्राप्त करना और संदेश देना: फिल्म को टैबलेट प्रेस से बाहर दबाने के बाद, इसे कूलिंग लाइन के एक्सेस संदेश उपकरण द्वारा प्राप्त किया जाता है, और इसे बाद के प्रसंस्करण लिंक पर आसानी से प्रसारित किया जाता है। परिवहन के दौरान फिल्म की स्थिरता सुनिश्चित करने के लिए डिवाइस में आमतौर पर एक समायोज्य बेल्ट और एक निश्चित रोलर टेबल शामिल होती है।

2. छाप और फिल्म कनेक्शन: फिल्म की जानकारी, जैसे अक्षरों और संख्याओं की पहचान करने के लिए ट्रांसमिशन के दौरान फिल्म को एक उपकरण द्वारा मुद्रित किया जाता है। इसके अलावा, डिवाइस बाद की प्रक्रियाओं को समायोजित करने के लिए फिल्म को आवश्यक चौड़ाई की स्ट्रिप्स में काट सकता है।

3. स्पेसर कोटिंग और प्रारंभिक शीतलन: फिल्म फिर एक शीतलन मिश्रण इकाई में प्रवेश करती है जहां फिल्म को भिगोया जाता है और प्रारंभिक शीतलन के लिए स्पेसर के साथ लेपित किया जाता है। डिवाइस यह सुनिश्चित करने के लिए तापमान नियंत्रण फ़ंक्शन से सुसज्जित है कि फिल्म को चिपकने से रोकने के लिए स्पेसर का तापमान उचित है।

4. फिल्म लिफ्टिंग: लिफ्टिंग डिवाइस को पकड़कर, फिल्म को बाद की शीतलन संचरण प्रक्रिया के लिए तैयार करने के लिए एक निश्चित ऊंचाई तक उठाया जाता है। यह प्रक्रिया उच्च तापमान पर फिल्म के स्थिर स्थानांतरण को सुनिश्चित करने के लिए गर्मी प्रतिरोधी रबर टेप का उपयोग करती है।

5. कूलिंग कन्वेइंग: हैंगिंग ग्लू कूलिंग कन्वेइंग डिवाइस में, फिल्म को आगे ठंडा किया जाता है और समान शीतलन प्राप्त करने के लिए बंद कूलिंग बॉक्स में हैंगिंग कन्वेइंग सिस्टम के माध्यम से ले जाया जाता है।

6. फिल्म स्विंग और स्टैक: दठंडी फिल्मडाउन कन्वेयर के माध्यम से स्विंग डिवाइस को भेजा जाता है, जो स्वचालित रूप से स्टैक और स्विंग को समायोजित करता है, बाद की कटिंग और स्टैकिंग प्रक्रिया की तैयारी करता है।

7. फिल्म कटिंग, स्टैकिंग और वजन: स्टैकिंग लिफ्टिंग डिवाइस में, फिल्म को सममित रूप से दबाया जाता है और बड़े करीने से स्टैक किया जाता है। यूनिट एक वजन प्रणाली से भी सुसज्जित है जो स्वचालित रूप से फिल्म को उसके वजन के अनुसार काटती है और उत्पादन की जानकारी प्रिंट करती है।

8. वायवीय और विद्युत नियंत्रण प्रणाली: वायवीय घटक और विद्युत नियंत्रण फिल्म कूलिंग लाइन का एक महत्वपूर्ण हिस्सा हैं। वायवीय प्रणाली विभिन्न यांत्रिक क्रियाओं को करने के लिए जिम्मेदार है, जबकि विद्युत नियंत्रण एक पीएलसी प्रणाली के माध्यम से प्राप्त किया जाता है, जैसे कि सीमेंस एस7-300 श्रृंखला, जो संपूर्ण शीतलन लाइन का स्वचालित नियंत्रण सुनिश्चित करती है।

9. वेंटिलेशन और शीतलन प्रणाली: फिल्म के शीतलन प्रभाव को सुनिश्चित करने के लिए, वेंटिलेशन और शीतलन प्रणाली केंद्रीकृत डक्ट वायु आपूर्ति को अपनाती है, और प्रत्येक के सेवन वायु की मात्रा को नियंत्रित करके निरंतर उत्पादन प्रक्रिया में फिल्म का तापमान नियंत्रण सुनिश्चित करती है। भाग।

उपरोक्त सतत स्वचालन प्रक्रिया के माध्यम से,फिल्म रोलर कूलिंग लाइनफिल्म को प्राप्त करने, ठंडा करने और सुखाने से लेकर अंतिम कटिंग, फोल्डिंग और स्टैकिंग तक पूरी तरह से स्वचालित उत्पादन प्रक्रिया का एहसास होता है, जो रबर उत्पाद उत्पादन लाइन के स्वचालन स्तर और उत्पादन दक्षता में काफी सुधार करता है।
